Regelmatig wordt hieronder nieuwe afbeeldingen en info toegevoegd naargelang het verloop van opleiding…
Hoe hebben ze dat toch voor elkaar gekregen in de middeleeuwen? Toch een raar ding zo’n draailier... Wist je dat, dat het hout van dit ding met voedingswaar aan elkaar gelijmd wordt? Eigenlijk met simpele gelatine waar je ook snoepjes van kunt maken… Het best met gelatine dat gemaakt is uit visblaas, visgraten. Vislijm/gelatine wordt ook gebruikt om bier te klaren enz…
Een lijm techniek dat al meer dan 6000 jaar bestaat. Men lost de gedroogde gelatine schilfers op met net gekookt water en je hebt onmiddellijk lijm, als het goed opgelost is zonder klontertjes… Je kan er veel mee kleven, en het is uiterst sterk en zeer geschikt voor muziekinstrumentenbouw of, voor de professionele meubelmaker…
Om te beginnen start men hier met het bestuderen van het bouwplan op ware grote. Het lijkt wel op een bouwplan van een middeleeuwse boot…

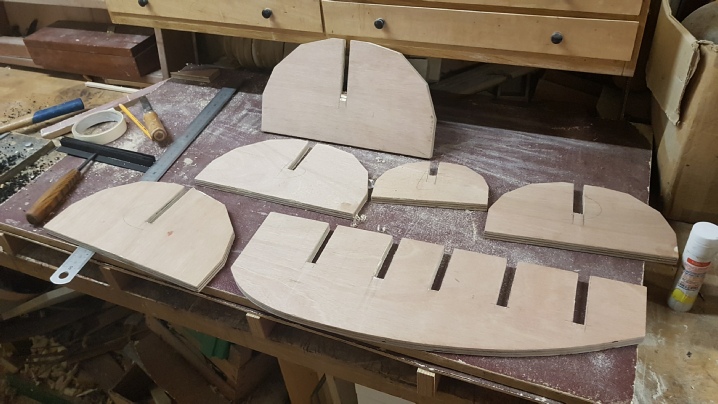

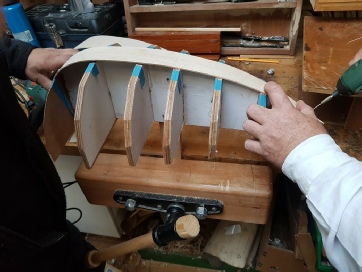

Starten van begin, met het maken van een binnenmal voor de duigen…

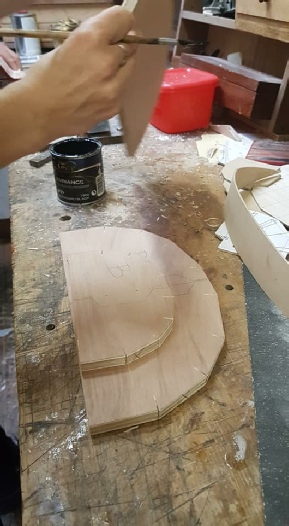

Maken van binnenmal voor de romp, de klankkast.

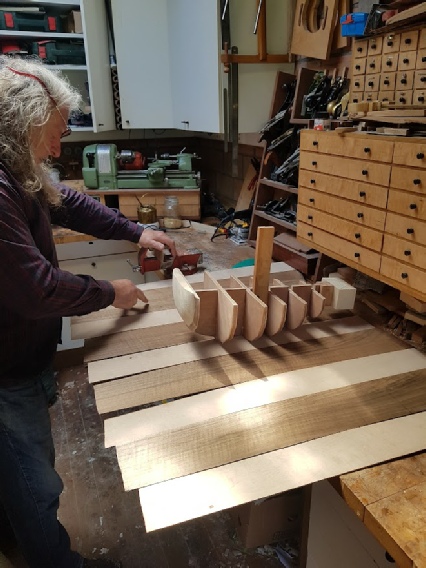

Hout uitkiezen voor de romp/klankkast met daar bovenop de binnenmal

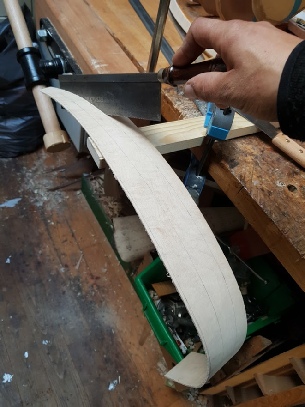

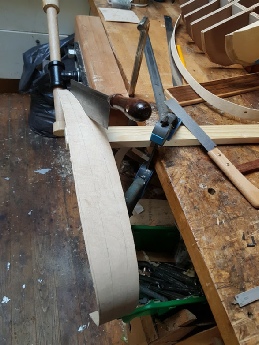

Op breedte zagen van de duigen, latjes voor de romp.

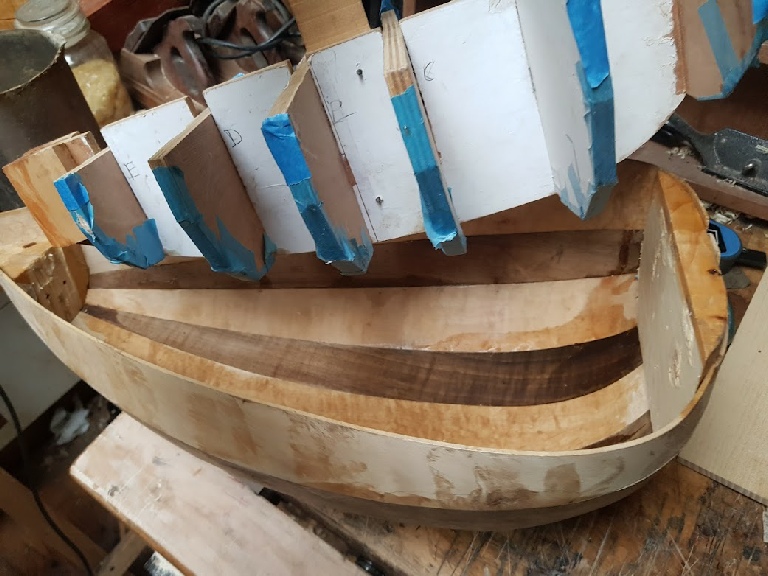

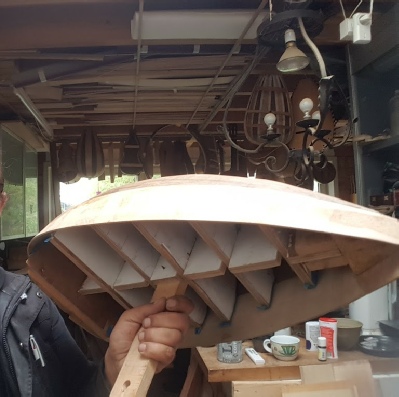

Hier wordt de binnenmal verwijdert van de voltooide romp/klankkast.
Bruggetjes maken voor binnenkant klankkast
Bruggetjes maken voor binnenkant klankkast
Bruggetjes maken voor binnenkant klankkast waar achteraf het bovenblad deksel op komt met de tangentenkast
Voor akoestische snaar muziek instrumentenbouw met klankkast wordt klankhout gebruikt. Kwartiers gezaagd hout.

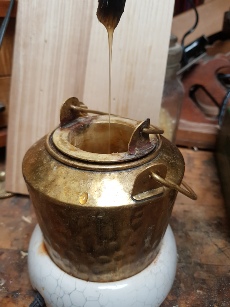

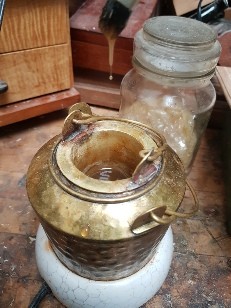

Au bain marie Lijmpot voor warme lijm.

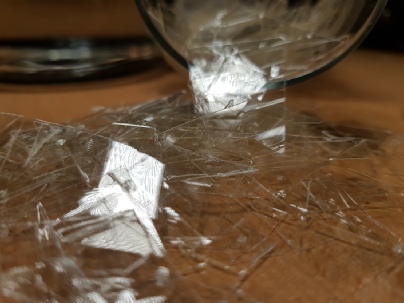

Droge gelatine schilfertjes, vislijm…
Warme vislijm mag niet te dik zijn en ook niet zo dun als water, ongeveer de dikte zoals vloeibare ahornsiroop is het beste.

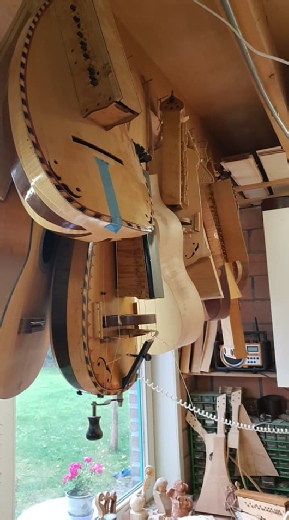

In het ateljeeke hangen enkele andere draailieren die nog in de maak zijn.
kwartier
Dosse
Dosse
Warme lijm, Au bain marie - gelatine vislijm.
Bruggetjes maken voor binnenkant klankkast

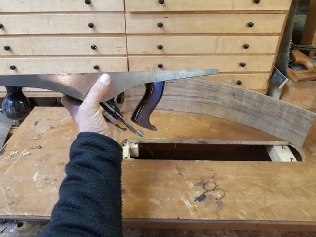

Duigen. Romp/klankkast maken, duigen buigen en kleven.
Franse draailier bouwen, beginnen met een binnenmal maken...
Lintjes lijmen met gelatine/vislijm op de naden van de binnenkant klankkast als extra versteviging

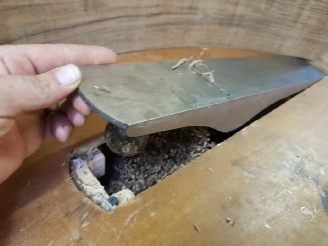

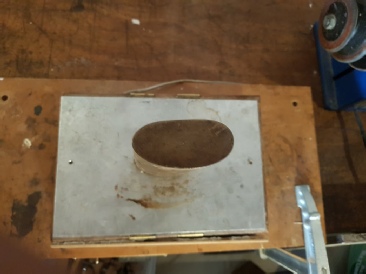

Manueele schaaftafel voor duigen.
Als alle duigen gekleefd zijn en goed gedroogd is mag het binnenmal er uit.
Lint kleven. Met warme lijm op de binnen naden van de klankkast als extra versteviging.
Bruggetjes maken, voor binnenkant klankkast waarop het deksel en tangentenkast komt op te liggen.
Kraag, Versteviging en evenals versiering.
Deze kraag was niet goed gemaakt en was ook al gelijmd met warme lijm. Het er terug af krijgen was echt niet makkelijk. Dit ging enkel met kokend water en hete stoom.

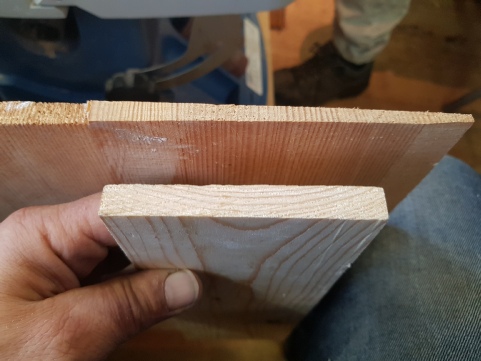

Kwartiers gezaagd hout wordt op een speciale manier gezaagd. De jaarringen zijn veel rechter in de lengte en smaller tegenover het vurige dosse gezaagd. De lange smalle rechte lijnen van de jaarringen van kwartiers gezaagd hout mag je vergelijken als zeer strak gespannen snaren in de lengte waar het geluid goed door vloeid. De jaarringen lijnen van vurenhout ofwel dosse gezaagd hout mag je vergelijken als plat geslagen snaren en daar komt niet veel geluid meer uit en zal erg dof klinken. Vandaar kwartiers gezaagd hout ook wel klankhout wordt genoemd…

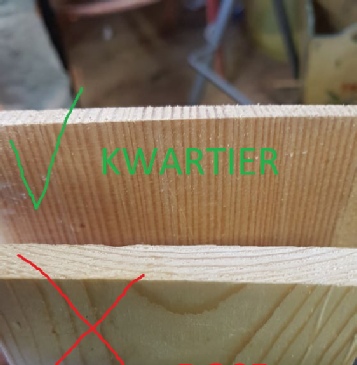

Op kopshout van kwartiers gezaagd hout ziet men de jaarringen lijnen verticaal
De jaarringen mogen absoluut niet schuin diagonaal of horizontaal liggen…
Bij dosse hout worden bomen in brede horizontale plakken gezaagd in de lengte, de middelste plank de kern komt er uit zoals een kwartier gezaagde plank maar dit kom je zelden tegen tussen een groot pak dosse hout. Al de rest uit zo’n groot pak is onbruikbaar in de muziekinstrumentenbouw…
Het buigijzerofwel plooidoorn. Blijft constant 180°c waar je 2a 3 millimeter dikte hout mooi op kunt plooien.

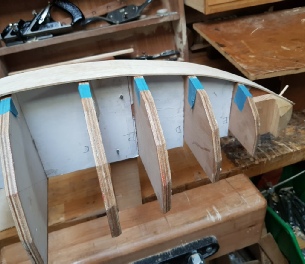

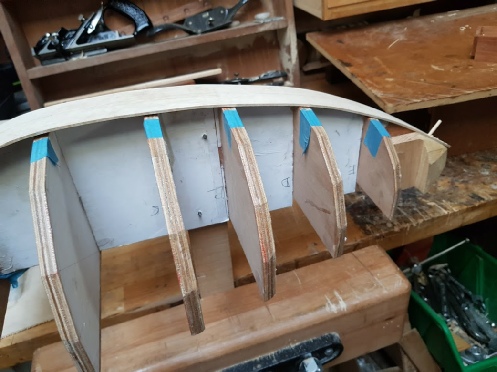

Binnenmal waar de geplooide latjes de duigen worden op bevestigd.
Op het binnenmal zelf wordt niet gekleefd…
Er wordt enkel gekleefd op de voorkant en achterkant op de massieve blokken hout & extra verstevigd met conische houten nagels.
Er wordt ook gekleefd op de zijkant van de gebogen latjes, de duigen.
Op het binnenmal zelf wordt niet gekleefd daarvoor dient de blauwe tape als bescherming anders krijg je het binnenmal niet meer er uit.

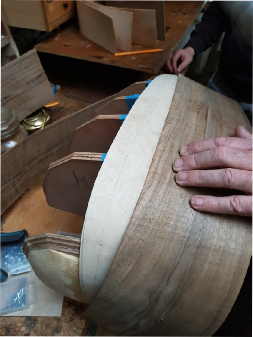

Als de eerste duig vast zit wordt de volgende afgetekend en gaat het weer hetzelfde zijn zoals de eerste. De nieuwe 2e duig wordt dan vastgekleefd naast de eerste.
De duigen worden tegen elkaar gekleefd met warme lijm

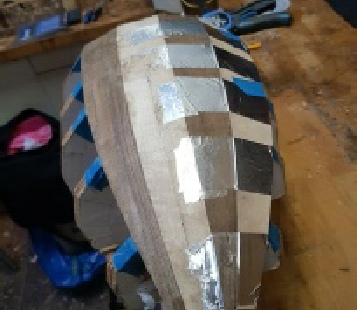

Zilvertape rekt niet en is ideaal om de duigen tegen elkaar te houden tijdens het drogen van de lijm…
Het heeft toch veel weg van een bootje…

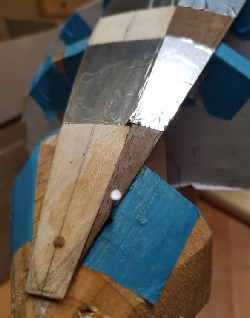

Voorboren met een conisch boortje waar de conische houten nageltjes komen
Tangenten, houten vlaggen mal
Tangenten, scharnier frees (Mal)
Stukje fineerhout, hier zie je kleine stukjes hout wat tegen elkaar gelijmd is…
Notitie, uitleg over de verschillende lagen van fineerhout
Fineerhout Versteviging van de randen en evenals versiering.
Klankblad, deksel. Altijd uit kwartiers gezaagd hout… Dit zorgt altijd voor die ene mooie magische klank…
As en lager behuizing
Inplaats kogellagers wordt hier gebruik gemaakt van pokhout. Pokhout is een houtsoort en heeft vet inplaats hars wat ideaal is als zelfsmerende lager
Bovenaan wordt er in het pokhout een klein gaatje gemaakt. Dit is voor ingeval het pokhout vuil is geworden en je het makkelijk er uit kunt trekken met een vijsje om het te reinigen of te onderhouden.
Gaatje boren voor pokhout lager in de kraag, de zone waar de as doorheen gaat voor de zwengel.
Vooraleer de klankgaten worden gemaakt wordt er papier op de bovenkant van het klankblad gekleefd met gelatine lijm. Het papier gekleefd op de mooie bovenkant dient er voor als men de gaten maakt dat het niet aan de randjes splintert. Nadien kan het papier gewoon verwijderd worden met een penseel en heet water…

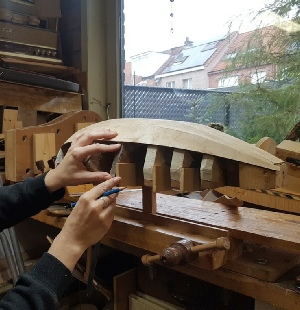

Klankblad - deksel kleven. Vormen met een simpele vochtige doek.
Onderkant klankblad de klankgaten een schuine dunne kant zetten.
Houten sierhoofd ontwerpen
Eens de gewenste vorm is bereikt kan het deksel vast gekleefd worden met warme gelatine lijm. men kan een extra gewicht op leggen zodat het goed wordt aangedrukt tijdens het drogen/uitharden…
Met een vochtige doek is het deksel zeer makkelijk te vormen. Enkele minuutje's rustig op laten liggen en neemt het deksel vanzelf de onderliggende vorm aan…
Op lengte en hoofdkam maken. Hoofdkam is voor de buiten liggende bourdon snaren
Vlak schaven van de ruwe hoofdkam

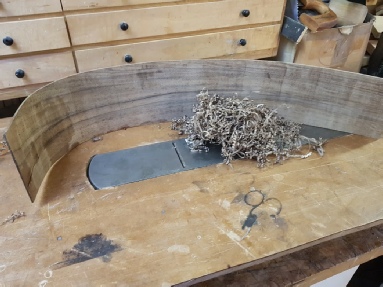

Overtollige rand van het dekselblad weg schaven.
Profiel insnijden voor de sierrand, plaats maken voor het fineerhout…
